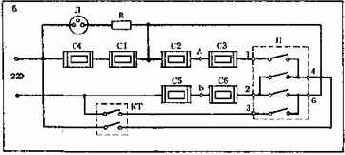

Включение контактов переключателя зависимости от его положения




Контакты

Позиции переключателя

0

I

II

III

IV

V

VI

К1



+



+





+

К2





+



+

+

+

КЗ



+





+

+

+

К4





+

+



+

+



Потребляемая мощность, Вт



0

103

225

325

450

675

1000

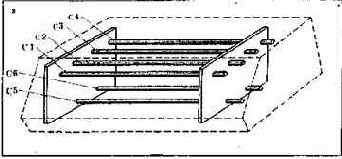

Возможные неисправности конфорок и переключателей их режимов аналогичны неисправностям электроплиток. Для за­мены или ремонта конструкция плиты «Электра-1001» обеспечи­вает простой доступ к любому элементу электрической схемы.

Перед тем как вскрыть плиту, необходимо отключить кабель ее питания от сети.

Рабочий стол электроплиты ле­жит на раме и прикреплен к ней в четырех точках по углам. В левом м правом передних углах стол крепится винтами-самореаа-ми., а у задней стенки рамы име­ет шарниры. Вывернув ванты-саморезы, рабочий стол можно поднять подобно крышке рояля и подпереть его специальным стальным прутком, нижний ко­нец которого шарнирно закреп­лен внутри корпуса плиты упра­вой стенки.

Перед снятием конфорки нуж­но отсоединить от пее провода с пружинящими наконечниками и запомнить порядок пх располо­жения на выводах коефорки. Для этого концы проводов име­ют цветные метки, единые для всех конфорок. Элементы крепле­ния конфорки приведены на рис. 26. Чтобы освободить конфорку, нужно отвернуть гайку заземля­ющего провода и гайку, прижи­мающую скобу. Учтем, что ржа­вую гайку легче отвернуть, если в ее резьбу ввести каплю машин­ного масла или керосина.

Установка повой конфорки проводится в обратной последо­вательности.

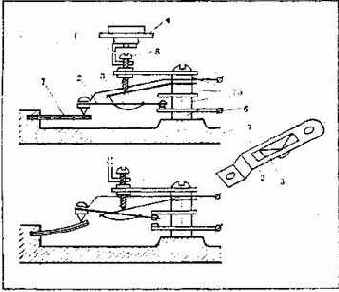

Для снятия переключателя режимов нужно отсоединить идущие к нему провода и про­вода, идущие к розетке и пере­ключателю, затем вывернуть шесть винтов-саморезов, крепя­щих панель управления, и снять ее.

 Под панелью управления на­ходится вторая панель, на кото­рой закреплены все переключа­тели. Вывернув с передней сто­роны этой фальшпапелп два вип-та, можно спять переключатель.
