Электроустановочные устройства


Электроустановочные устрой­ства — фуппа электрических ап­паратов, к которой относятся вы­ключатели и переключатели, электрические двухполосные со­единители (.розетки, вилки), за­жимы (контактные колодки), патроны для ламп накаливания и люминесцентных ламп, для стартеров, предохранители авто­матические и плавкие.

Электроустановочные устрой­ства должны рассчитываться, как и вся электропроводка, на дли­тельную эксплуатацию (на 20 — 30 лет). Однако пз-за ненадежно­го крепления, повышенных на­грузок, производственных дефек­тов или неудачной конструкции некоторые устройства выходят из гстроя значительно раньше этого срока. Статистика говорит о том, что большинства неисправностей возникает либо в начальный пе­риод эксплуатации (при сдаче новых домов) от проявления скрытых дефектов, либо после очень продолжительной работы в результате износа.

Домашнему электрику не все­гда обязательно заменять неис-иравпое устройство на новое, ча­ше его можно восстановить, от­регулировать. Для этого, а также для выбора и приобретения но­вых установочных устройств нужно знать основные их типы, принципы и допустимые режимы работы, причины поломок.

Выключатели, розетки. При за­мене выключателя пли приобретении нового следует обращать внимание на конструкцию меха­низма (клавишный, перекидной, поворотный, кнопочный, шнуро­вой), на конструкцию корпуса (для скрытой или открытой про­водки, для установки на прово­де, для встраивания в электро­приборы), на число полюсов и коммутирующих цепей, на номи­нальный коммутируемый ток.

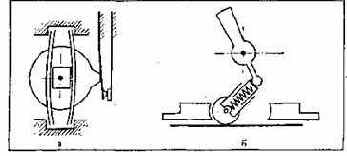

Наибольшее применение полу­чили выключатели с кинематиче­скими схемами, приведенными на рис. 18.

В качающемся механизме с пружиной сжатия (рнс. 18, а) при нажатии на клавишу 1 ша­рик 3, сжимая пружину 2, прохо­дит через ось качания коромыс­ла 4, после чего под действием пружины скользит по плечу ко­ромысла, перекидывая его в про­тивоположное положение.

В качающемся механизме с пружиной растяжения (рис. 18,6) рамка 2, механически закреплен­ная на клавише выключателя и прижимаемая к основанию 5 пру­жиной 4, может качаться вокруг оси, вступая в контакт с пласти­ной 1 или размыкая этот контакт.
